Теплосчетчик СПТ-943, а также его предшественник СПТ-941, производства фирмы ЛОГИКА имеют достаточно простое подключение к GPRS-контроллерам ЛЭРС GSM.
Подключение можно выполнить в виде разъемного соединения кабелем с разъемом DB-9, а можно подключить контроллер к прибору одним куском четырех жильного кабеля.
Подключение тепловычислителя СПТ-943 к контроллеру ЛЭРС GSM Plus.
Для подключения прибора вам потребуется контроллер ЛЭРС GSM Plus оснащенный кабелем с DB-9F (артикул "LC-GSM-L-4.X.X-F"), а также кабель с DB-9M (штырьковый разъем, показанный на рис. 1).

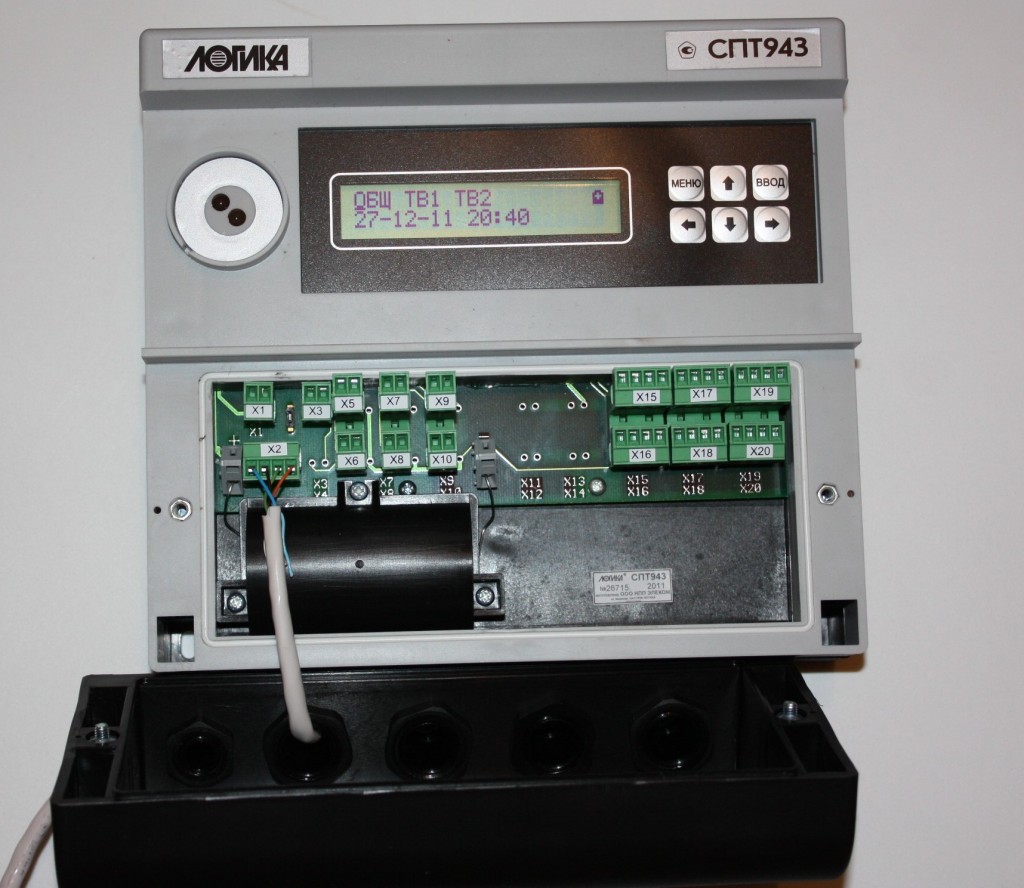

Кабель с разъемом DB-9M нужно подключить к СПТ-943, для этого нужно открыть крышку прибора (см. рис. 2) и провести хвост кабеля через уплотнительные сальники крышки и подключить как показано на рис. 3 к разъему Х2.
Рисунок 2.
Рисунок 3.
После этого нужно установить крышку СПТ-943 на место и подключить кабель GPRS-контроллера Plus к разъему DB-9M кабеля установленного на СПТ-943.
Подключение тепловычислителя СПТ-943 напрямую к контроллеру ЛЭРС GSM Plus.
Для такого подключения прибора вам потребуется контроллер ЛЭРС GSM Plus без кабеля (артикул "LC-GSM-L-4.X.X-N"), а также любой четырехжильный кабель.

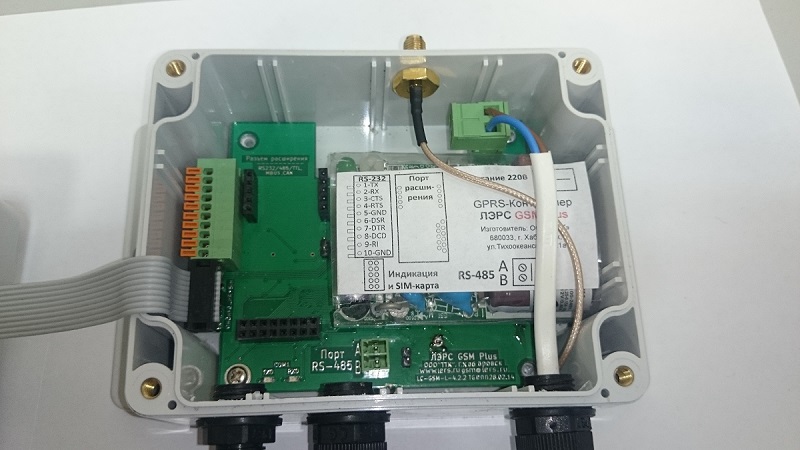

Для подключения кабеля нужно открыть крышку контроллера как показано на рис. 4, а также снять крышку прибора СПТ-943 (рис. 2)
Рисунок 4.

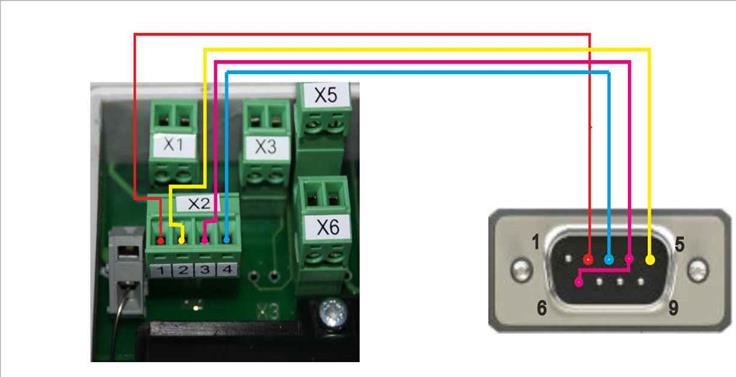

После этого нужно продеть кабель через уплотнительные сальники контроллера и прибора учета, а затем подключить к ним провода как показано на рисунке 5, 6:
- Контакт №1 (TX) контроллера к контакту №1 СПТ-943 (прием запросов)
- Контакт №2 (RX) контроллера к контакту №4 СПТ-943 (передача ответов)
- Контакт №5 (GND) контроллера к контакту №2 СПТ-943 (общий провод)
- Контакт №6 (DSR) контроллера к контакту №3 СПТ-943 (питание интерфейса)
Нумерация контактов контроллера ЛЭРС GSM Plus на рисунках 4, 5, 6 считаются от контакта №1 расположенного вверху к контакту №10 расположенного внизу.
Рисунок 5.
Рисунок 6.
Нумерация контактов на рисунках 4, 5, 6 считаются от контакта №1 расположенного вверху к контакту №10 расположенного внизу.
